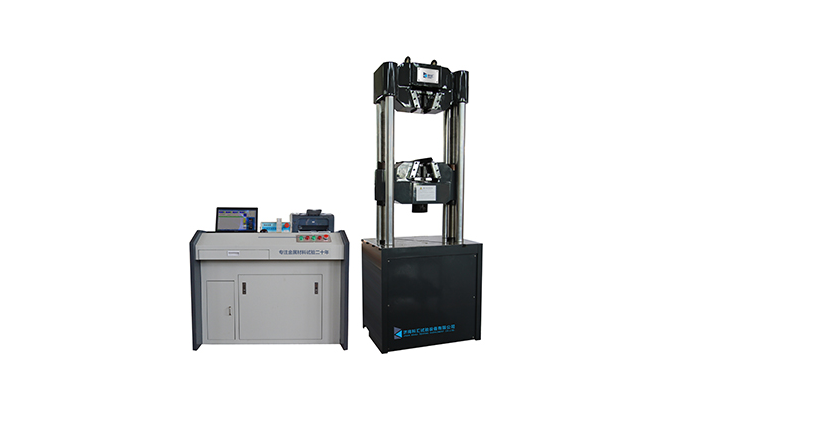

WAW-E系列微機控制電液伺服材料試驗機
| 主機參數 | WAW-300 E | WAW-600 E | WAW-1000 E | WAW-2000 E |
| 立柱數 | 4柱（4立柱、2絲杠） | |||
| 拉伸鉗口間距離上限 | 600 | 740 | 800 | 950 |
| 壓縮空間上限 | 530 | 650 | 670 | 750 |
| 立柱間有效距離 | 465 | 485 | 515 | 700 |
| 油缸外徑上限 | Φ220 | Φ260 | Φ330 | Φ430 |
| 活塞直徑 | Φ140 | Φ170 | Φ240 | Φ320 |
| 活塞行程上限 | 200 | 200 | 250 | 250 |
| 立柱直徑 | Φ60 | Φ70 | Φ75 | Φ90 |
| 絲杠直徑 | Tr65 | Tr75 | Tr85 | Tr115 |
| 工作臺尺寸 | 660×540 | 710×610 | 780×680 | 1000×720 |
| 工作臺厚度 | 68 | 85 | 98 | 126 |
| 橫梁高度 | 290 | 320 | 380 | 480 |
| 測量參數 | WAW-300 E | WAW-600 E | WAW-1000 E | WAW-2000 E |
| 試驗力上限（kN） | 300 | 600 | 1000 | 2000 |
| 試驗機級別 | 0.5\1級 | |||
| 試驗力有效測量范圍 | 2%-100%FS | |||
| 試驗力分辨力 | 滿量程的1/30000（全量程只有一個分辨力，不分檔） | |||
| 試驗力測量精度 | ±1% | |||
| 位移測量分辨力 | 0.01mm | |||
| 位移測量精度 | ±1% | |||
| 變形測量范圍 | 2%-100%FS | |||
| 變形測量分辨力 | 0.001mm | |||
| 變形測量精度 | ±1% | |||
| 附具參數 | WAW-300E | WAW-600E | WAW-1000E | WAW-2000 E | |
| 夾緊方式 | 楔型液壓內置自動夾緊 | ||||
|
圓試樣夾持范圍 (mm) |
Φ10-Φ20 Φ20-Φ32 |
Φ10-Φ18 Φ18-Φ29 Φ29-Φ40 |
Φ10-Φ15 Φ15-Φ30 Φ30-Φ45 Φ45-Φ55 |
Φ15-Φ30 Φ30-Φ55 Φ55-Φ70 |
|
| 板試樣夾持厚度 | 2-13，13-25, | 2-16,16-30 | 2-20,20-40 | 10-40mm,40-70mm | |
| 板試樣夾持寬度上限 | 75 | 90 | 100 | 120 | |
| 上下壓板尺寸 | Φ120 | Φ160 | 204×204 | Φ240 | |
| 彎曲壓輥直徑（標配） | Φ30 | Φ30 | Φ40 | Φ40 | |
| 彎曲支輥直徑 | Φ30 | Φ30 | Φ40 | Φ40 | |
| 彎曲支輥寬度上限 | 140 | 140 | 140 | 140 | |
| 彎曲支輥間距上限 | 400 | 430 | 380 | 430 | |
| 容許彎曲度上限 | 100 | 100 | 150 | 150 | |
| 整機參數 | WAW-300E | WAW-600E | WAW-1000 E | WAW-2000 E | ||
| 主機外形尺寸(不包括活塞升起行程)(mm) | 740×620×2058 | 790×690×2330 | 880×760×2660 | 1120×850×3270 | ||
| 油源外形尺寸 | 1150×650×870 | |||||
| 重量(Kg) | 主機 | 約1800 | 約2500 | 約3500 | 約5000 | |
| 油源 | 約300 | |||||
| 主油泵電機功率（KW） | 1.5 | 1.5 | 1.5 | |||
| 橫梁移動電機功率（KW） | 0.4 | 0.4 | 0.75 | |||
| 總功率（kW） | 1.5+0.4 | 1.5+0.4 | 1.5+0.75 | |||
| 電源 | 三相五線制，380V，50HZ | |||||
| 使用環境 | 無震動、無粉塵；室溫（10-35℃）；濕度≤80% | |||||
